На участке может не быть ни одного видимого объекта, но под землей при этом проходят водопровод, канализация, электрические кабели, газопровод или линии связи. Их фактическое положение особенно важно перед строительством, реконструкцией и прокладкой новых сетей.
Для таких задач проводится геодезическая съемка подземных коммуникаций. Она позволяет определить положение существующих инженерных линий и отразить их на плане с привязкой к местности. На сайте компании «Кадастровый инженер» эта работа выделена как отдельное направление геодезических услуг наряду с топосъемкой, геодезическими изысканиями и подготовкой сводных планов сетей.

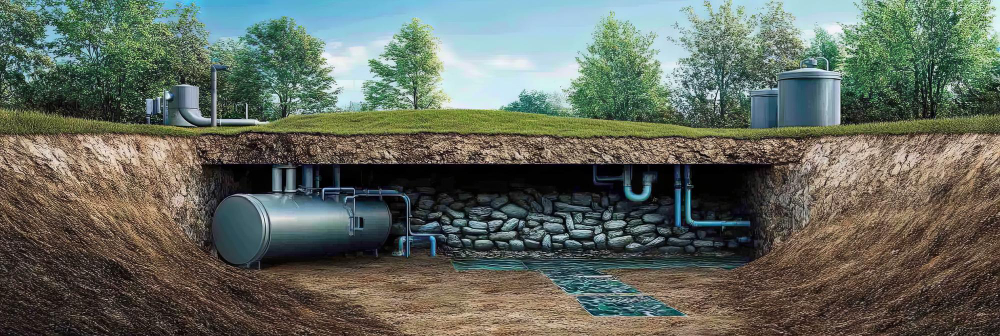

Когда необходимо уточнять положение сетей
О расположении коммуникаций желательно знать до начала любых работ, при которых затрагивается грунт или проектируется новый объект. Старой схемы участка для этого бывает недостаточно: за время эксплуатации сети могли перестраиваться, переноситься или дополняться.
Съемка инженерных коммуникаций может понадобиться:
- перед проектированием здания или сооружения;
- при прокладке новых водопроводных, канализационных и других линий;
- перед устройством траншей и проведением земляных работ;
- при реконструкции существующих инженерных систем;
- для подготовки актуального плана территории;
- когда необходимо сопоставить проектное и фактическое положение сетей.
В геодезических работах для строительства сведения о подземных коммуникациях используются еще на стадии подготовки проектных решений, чтобы будущие объекты размещались с учетом существующей инфраструктуры.
Что именно фиксируется при съемке
Задача геодезиста — не просто отметить условную линию на схеме. Необходимо связать положение сети с конкретной территорией и другими объектами на ней.
В зависимости от задания проводится съемка инженерных сетей различного назначения: водоснабжения, канализации, теплоснабжения, электроснабжения и связи. Если на территории расположены несколько типов коммуникаций, их можно отразить в общем плане.
Отдельные работы могут включать съемку трубопроводов либо съемку кабельных линий. Это особенно актуально на территориях с плотной инженерной инфраструктурой, где несколько трасс проходят рядом или пересекаются.
Результат нужен проектировщику не сам по себе. Он помогает понять, где уже занято подземное пространство и каким образом можно разместить новую трассу или объект без конфликта с существующими сетями.
Чем такая работа отличается от обычной топосъемки
Топографический план обычно показывает территорию комплексно: рельеф, здания, дороги, ограждения, растительность, наземные и подземные объекты. Топографическая съемка коммуникаций делает акцент именно на инженерной инфраструктуре и ее положении относительно других элементов участка.
Например, при общей топосъемке масштаба 1:500 на плане также отображаются колодцы, линии сетей и другие объекты, необходимые для проектирования. На сайте tatkadastr.ru такой масштаб рассматривается как основа для строительства и подключения инженерных систем.
При этом конкретный состав работы зависит от задачи. Если требуется подготовить основу для проектирования целого участка, обследуется более широкий набор объектов. Если необходимо уточнить трассу конкретной линии, внимание сосредотачивается на ней и прилегающей территории.
Как проходит геодезическая съемка коммуникаций
Перед выездом специалист изучает исходные материалы: имеющиеся схемы, планы и сведения о территории. Затем проводятся полевые измерения и определяется положение необходимых объектов.
Геодезическая съемка коммуникаций обычно включает несколько последовательных действий:
- Анализ исходной документации и определение границ работ.
- Выезд геодезиста на участок.
- Фиксацию положения доступных элементов инженерной инфраструктуры.
- Определение координат и взаимного положения объектов.
- Камеральную обработку измерений.
- Нанесение полученных данных на план.
Если на территории проходит большое количество линий, геодезическая съемка инженерных сетей помогает свести их в единую графическую основу. Компания «Кадастровый инженер» также указывает среди геодезических услуг подготовку сводного плана сетей и согласование топографической съемки с эксплуатирующими организациями.
Почему нельзя ориентироваться только на старые схемы
Документация, которая имеется у собственника или организации, не всегда точно отражает текущее положение коммуникаций. На участке могли появиться новые линии, а часть старых — быть перенесена или реконструирована.
Поэтому съемка подземных сетей дает актуальную картину именно на момент проведения работ. Это особенно важно, если информация будет использоваться при проектировании или разработке трассы новой коммуникации.
Ошибочное представление о расположении сетей способно повлиять на весь проект. Например, запланированное место прокладки новой линии может совпасть с существующим трубопроводом или кабелем. Выявить подобную ситуацию желательно до начала земляных работ, когда изменить проект еще проще.
Когда требуется согласование
Для некоторых задач недостаточно только нанести коммуникации на план. При проектировании инженерных систем может потребоваться подтверждение сведений организациями, которые эксплуатируют соответствующие сети.
На tatkadastr.ru согласование топографической съемки с эксплуатирующими организациями выделено как отдельный этап геодезических работ.
Необходимость такого согласования зависит от цели подготовки документации. Поэтому перед заказом работ желательно сообщить геодезисту, для чего именно нужен готовый план: для проектирования, строительства, подключения новой сети или внутреннего использования.
Итог
Съемка подземных коммуникаций позволяет получить актуальные сведения о положении инженерных линий на конкретной территории. Такая информация нужна до строительства, прокладки новых сетей, реконструкции и других работ, при которых важно учитывать уже существующую инфраструктуру.
Если на участке находятся трубопроводы, кабельные трассы и другие инженерные объекты, предварительная геодезическая работа помогает перенести их фактическое положение на план и использовать эти данные при дальнейших технических решениях. Это значительно надежнее, чем проектировать только по старым схемам или ориентироваться на видимые элементы сетей.
